Консольный стул без задних ножек: что держит вес и кто это придумал
Редкий случай, когда прочность и комфорт обеспечивает одна и та же деталь: труба, которая заметно гнётся под человеком и возвращается обратно. За право называться её автором судились шесть лет, и суды разных стран ответили по-разному.
Сядьте на такой стул — и он поедет вниз. Миллиметров на пять-десять опустится сиденье, спинка отклонится назад, через долю секунды движение остановится и рама начнёт держать. Эта пауза между «поехало» и «держит» — не разболтанный крепёж, а рабочий принцип: у стула на четырёх ножках вес уходит в пол сжатием стоек, у консольного он обязан свернуть за угол.
Что происходит в переднем узле

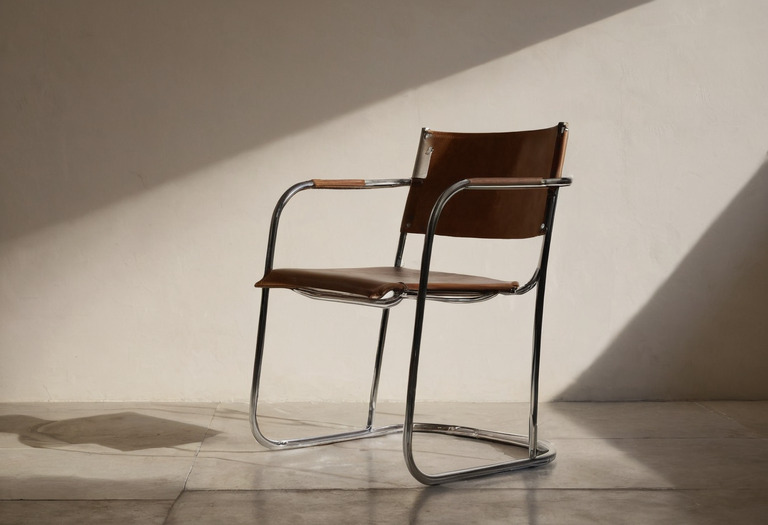

Боковина — одна труба, согнутая в незамкнутую скобу: полоз на полу, спереди вверх в стойку, наверху разворот назад под сиденье, в конце подъём в спинку. Задней опоры нет, поэтому нагрузка позади оси стойки не уходит вниз по прямой — она поворачивает раму вокруг верхнего переднего угла, и удерживает её только сопротивление трубы изгибу.
Момент идёт по стойке вниз без изменений и упирается в нижний передний гиб, где его уравновешивает реакция пола на выступающей вперёд части полоза. Отсюда следствие: самое нагруженное место — не сиденье и не спинка, а гиб у пола впереди. Нагрузок две: вертикальная от веса и горизонтальная от откидывания на спинку — у второй плечо втрое длиннее.
Арифметика, которую можно повторить на своих числах
- Момент в узле:
M = F · a— F вертикальная нагрузка на одну боковину, Н; a вынос точки приложения силы за ось передней стойки, мм; M в Н·мм. - Момент сопротивления кольца:
W = π · (D⁴ − d⁴) / (32 · D)— D наружный диаметр трубы, мм; d = D − 2t внутренний; t толщина стенки, мм; W в мм³. - Напряжение в крайнем волокне:
σ = M / W— при M в Н·мм и W в мм³ ответ сразу в мегапаскалях. - Прогиб под нагрузкой:
δ ≈ F · a² · (a/3 + h) / (E · I), гдеI = π · (D⁴ − d⁴) / 64— h высота стойки до сиденья, мм; E модуль упругости стали ≈ 210 000 МПа; I в мм⁴; δ в мм.
Человек 80 кг: 800 Н на сиденье, по 400 Н на боковину, центр давления в 250 мм позади стойки. M = 400 · 250 = 100 000 Н·мм, то есть 100 Н·м; для трубы 25 × 2 мм W = 770 мм³, значит σ ≈ 130 МПа при гарантированном пределе текучести стали S235 в 235 МПа (цифра стоит в самом обозначении марки) — запас полуторакратный. Прогиб при h = 430 мм — около 6 мм.
| Труба, мм | W, мм³ | I, мм⁴ | σ, МПа | δ, мм | Масса 1 м, кг |
|---|---|---|---|---|---|
| 20 × 2,0 | 464 | 4 637 | 216 | 13,2 | 0,89 |
| 25 × 1,5 | 614 | 7 676 | 163 | 8,0 | 0,87 |
| 25 × 2,0 | 770 | 9 628 | 130 | 6,3 | 1,13 |
Труба 25 × 1,5 легче трубы 20 × 2 (0,87 против 0,89 кг на метр), но момент сопротивления у неё на треть больше, а момент инерции — на две трети. Для тонкостенного кольца W растёт примерно как D²t, а I — как D³t: материал выгоднее уносить на периферию сечения.
Где рама устаёт первой
Расчёт по пределу текучести отвечает на вопрос «сломается ли сразу». Стулья ломаются иначе — от повторяющихся циклов:

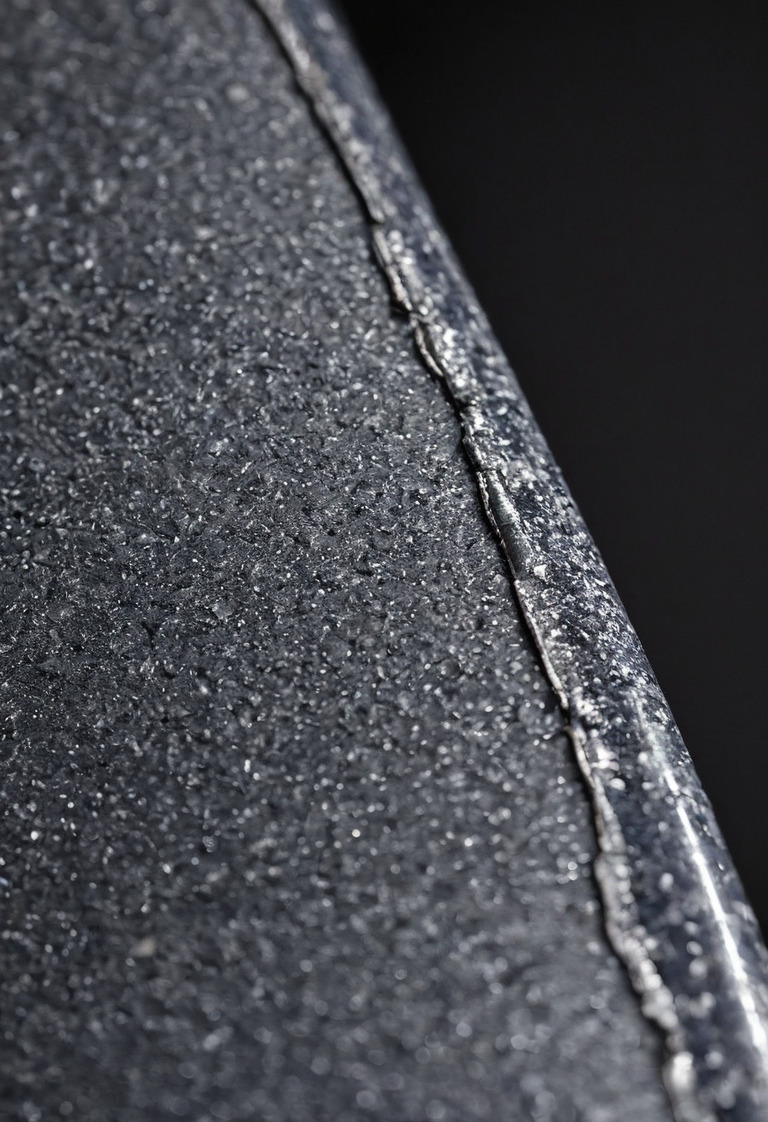

- Наружная сторона нижнего переднего гиба. Здесь совпали максимальный момент, наклёп от холодной гибки и утонение стенки. Трещина стартует отсюда поперечным волоском, а хром на растянутой стороне трескается ещё раньше стали.
- Овализация в гибе. На тугом радиусе сечение сплющивается, круг становится эллипсом, момент инерции падает — в самой нагруженной точке. Гибка на дорне (сердечнике внутри трубы) существует ровно затем, чтобы сечение осталось круглым.
- Швы и посадка сиденья. У сварного шва зона термического влияния имеет меньший предел выносливости. А винтовые узлы на пружинящей раме микроперемещаются, и отверстия разрабатываются — та же беда, что у эксцентриковых стяжек и петель, только цикл жёстче.
Три рамы 1926–1928 годов
- Март Стам (Mart Stam), модель S 33
- Конструкция 1926 года. Экземпляр V&A выпуска 1960-х: хромированная труба, кожаные сиденье и спинка, два стяжных прутка, след стыка по центру основания. 84 × 50 × 64 см (В × Ш × Г).
- Мис ван дер Роэ (Ludwig Mies van der Rohe), кресло MR
- 1927 год. Труба и лакированный ротанг, 80 × 55,9 × 95,3 см, 10 кг (данные Метрополитен-музея). Передняя часть развёрнута полукруглой петлёй — она и работает пружиной.
- Марсель Бройер (Marcel Breuer), модели B33 и B32
- B33 спроектирована в 1927–1928 годах, выпуск Thonet примерно с 1930-го: непрерывная труба, сиденье и спинка из натянутой ткани, 82 × 55 × 60 см. B32 — 1928 год, 820 × 470 × 575 мм.

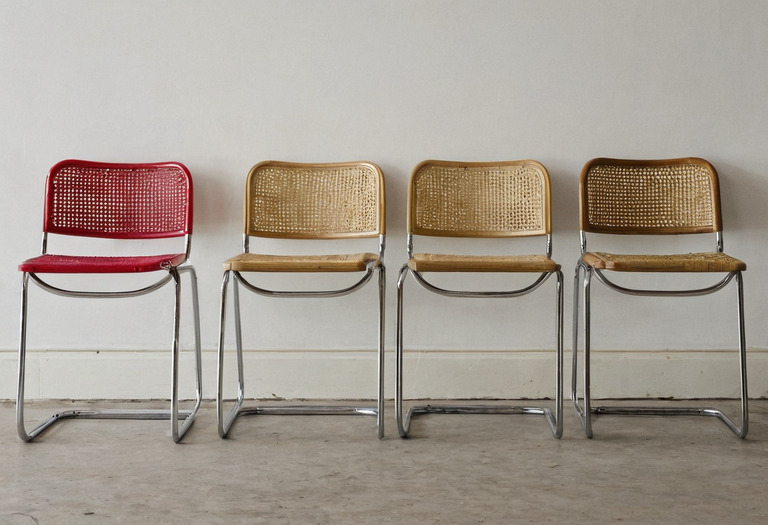

В B32 Бройер нарушил собственный приём: разорвал трубу за спинкой и вставил рамки из гнутого паром бука с венской ротанговой сеткой — отсылка к стулу № 14, который Thonet выпускал уже семьдесят лет. Про его работу с гнутой трубой — материал о кресле B3; здесь важно, что консоль он получил не первым.
Почему у Стама рама не пружинила
Первый вариант Стама не был согнут из одного куска. Что именно он собрал, источники описывают по-разному, и расхождение стоит показать целиком.
- Монография Мёллера и Мачела, на которую опирается научная литература: несколько отрезков стальной трубы, соединённых муфтами; конструкция сначала не держала человека, и Стам вставил внутрь труб железные прутки. Стул стал устойчивым, но жёстким.

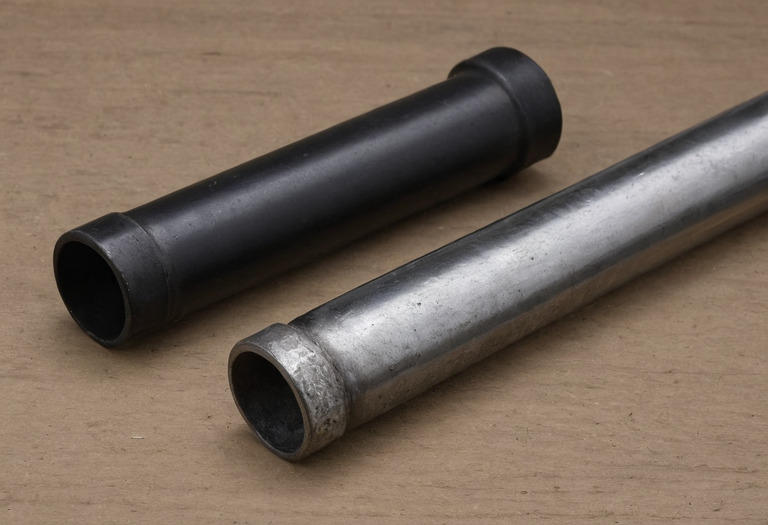

- Ходовая версия популярной литературы — газовые трубы с резьбовыми фитингами. Первой она не противоречит, но добавляет деталь, которой в академическом описании нет.
- Thonet в суде утверждал, что оригинал сделан из «эмалированной чугунной трубы»: заявление процессуальное, ради доказательства отсутствия упругости.
Общее у всех трёх версий одно: цельнотянутой трубы там не было, и этого достаточно для объяснения физики. Резьбовая муфта в углу — не жёсткая заделка: в резьбе люфт, момент передаётся через несколько витков. Компенсируя это, Стам залил прутки внутрь — а сплошной сердечник поднимает момент инерции в разы, и пружинить нечем. Экономика была не побочной: материал он считал главной статьёй расхода и собирал раму из обрезков вместо непрерывной детали.
Бройер и Мис пошли встречным путём. В патенте, поданном Мисом 28 августа 1927 года (DRP 467 242), защищался именно технический признак: холоднотянутая стальная труба, согнутая полукругом в непрерывную линию от опорной части к сиденью и спинке, дающая раме достаточную упругость для комфорта. Ровно то, что показывает расчёт: без стыков и сердечника вся длина трубы работает пружиной, а прогиб в сантиметр — не дефект, а товар.
Шесть лет судов, и почему они не дали одного ответа
Спор шёл не столько между дизайнерами, сколько вокруг них. Ключевая фигура — коммерсант Антон Лоренц, позванный Бройером и Кальманом Ленгелем управлять фирмой Standard Möbel.
| Дата | Событие |
|---|---|
| 1926 | Стам делает первый вариант без задних ножек |
| 1927 | Первый публичный показ — выставка Веркбунда в Штутгарте |
| 28.08.1927 | Мис подаёт патент DRP 467 242 на признак упругости |
| 12.02.1928 | Лоренц регистрирует полезную модель (Gebrauchsmuster) |
| 11.04.1929 | Thonet покупает Standard Möbel за 30 000 рейхсмарок |
| 18.06.1929 | Лоренц выкупает у Стама все права на стул за 1 % выручки |
| 1930 | Земельный суд Берлина запрещает Thonet выпускать консольные стулья |
| 01.06.1932 | Рейхсгерихт окончательно отклоняет апелляции Thonet |
| 22.07.1932 | Лоренц лицензирует права Thonet и закрывает своё производство |
| 1934–1935 | Роттердам, Мальмё, Копенгаген: иски Лоренца проиграны |
Апелляция Thonet была технической: консольный стул — не произведение искусства, а техническое решение, значит, авторским правом не защищается. Рейхсгерихт не согласился и 1 июня 1932 года подтвердил и полезную модель Лоренца, и авторство Стама: по закону об авторском праве на произведения изобразительных искусств от 7 января 1907 года стул признан индивидуальным творением, целиком опирающимся на первичный замысел Марта Стама. Последствие вышло буквальным: в каталогах Thonet имя Стама встало на место имени Бройера — поэтому у индекса «33» до сих пор встречаются оба имени.
Патента Стаму он не выдавал и приоритет в европейском масштабе не решал — формулировка «Стам получил европейский патент» встречается даже в музейных карточках, но документам не соответствует. Решение касалось авторского права на произведение прикладного искусства в германской юрисдикции. Технический признак упругости остался за патентом Миса: защищать его он начал в 1936 году, Каммергерихт отклонил встречный иск в 1944-м, опираясь на экспертизу имперского Института испытания материалов — упругости стула Миса конструкция Стама не имеет.
За пределами Германии вывод оказался противоположным: в 1934 году Лоренц проиграл процессы в Роттердаме и Мальмё, в 1935-м — в Копенгагене, и всюду суды постановили, что «стул с гнутыми трубами вместо задних ножек» — не художественное творение, а техническое новшество. Одна вещь оказалась произведением искусства по одну сторону границы и инженерным решением по другую. Кресло Barcelona, сделанное Мисом двумя годами позже, в спор не попало: его стальные «ножницы» к консоли отношения не имеют.
Как консольные рамы проверяют сегодня
Европейские стандарты разделены по той же линии, что и суд 1930-х: «что требуется» отдельно, «как измерять» отдельно.
EN 12520:2024 «Мебель. Безопасность, прочность и долговечность. Требования к бытовым сиденьям» — действующая редакция, заменившая версию 2015 года. Она задаёт минимальные требования к безопасности, прочности и долговечности всех типов бытовых сидений для взрослых; офисные кресла, мебель учебных заведений и уличные сиденья не охватывает. Ключевая строка области применения: «требования основаны на использовании людьми массой до 110 кг» — эту цифру и стоит подставлять в формулы выше.
EN 1728:2012 «Мебель. Сиденья. Методы испытаний для определения прочности и долговечности» — вторая половина пары: методы для всех типов сидений «вне зависимости от назначения, материалов, конструкции или технологии изготовления», причём стандарт прямо оговаривает, что сам он «не содержит никаких требований». Испытания статические и циклические; усилия и число циклов лежат в платном тексте, восстанавливать их по пересказам смысла нет. Принцип важнее: раму проверяют на усталость, потому что убивает её именно усталость.
Качнитесь: рама должна вернуться без остаточного смещения. Трещины в хроме и приплюснутое сечение нижнего гиба выдают гибку без дорна. Погнутая, но целая рама иногда правится; трещина в гибе — конец боковины.
Что из этого осталось
Схема пережила и авторов, и свой материал. В пластике её повторил стул Panton, где роль трубы играют скрытые под сиденьем рёбра. В дереве она почти не встречается: шиповые и клеевые соединения плохо переносят знакопеременный изгиб в одном узле. И этим консольный стул остаётся самым честным изделием мебельной мастерской Баухауса: убрать нельзя ничего, потому что деталь всего одна.
Короткие ответы
- Почему консольный стул качается под человеком — это брак?
- Нет, это его принцип работы. Рама рассчитана на упругую деформацию порядка сантиметра: труба прогибается и возвращается. Тревожный признак другой — если после вставания сиденье не вернулось в прежнее положение или появился скрип в одном и том же месте.
- Труба какого диаметра нужна, чтобы стул держал взрослого человека?
- Исторический и нынешний рабочий диапазон — примерно 20–25 мм при стенке около 2 мм, и 25 мм в этом ряду с запасом. При одинаковом весе погонного метра труба большего диаметра с более тонкой стенкой жёстче и прочнее: момент сопротивления растёт примерно как квадрат диаметра.
- Так кто автор консольного стула — Стам или Бройер?
- Германский Рейхсгерихт 1 июня 1932 года признал автором Марта Стама, причём как автора художественного произведения, а не изобретения. Но суды в Роттердаме, Мальмё и Копенгагене в 1934–1935 годах отказались считать такой стул произведением искусства — единого международного ответа нет.
- Можно ли починить лопнувшую консольную раму сваркой?
- Заварить шов можно, но трещина почти всегда идёт по месту максимального момента — переднему нижнему гибу, — и после сварки зона термического влияния становится ещё уязвимее. Прочный ремонт требует не шва, а перераспределения нагрузки: вставки-гильзы внутрь трубы или замены боковины.
